產品介紹

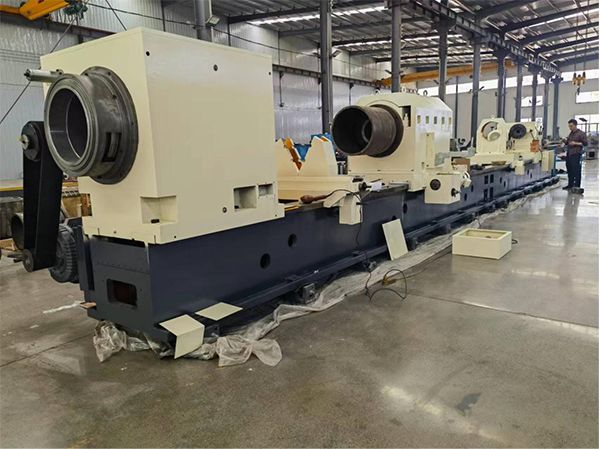

TGK2250數控深孔刮滾機床主要應用于缸筒的批量生產，采用刮削-滾光工藝用于各種缸筒內孔表面的精密加工。也可用于熱軋缸筒的鏜削-刮削-滾光組合加工。其加工孔徑精度IT7～I(xiàn)T10級，表面粗糙度不大于Ra0.2-0.4μm。
TGK2250數控深孔刮滾機床采用工件固定，刀具旋轉進給的加工方式。床體采用雙矩形導軌，授油器通過液壓控制定位頂緊工件和松開工件，通過電機軸向快速退回。采用臺灣涌鎮液壓站。冷卻系統采用地上油箱結構，過濾方式采用排屑機-磁性分離器過濾方式。機床配備德國SIEMENS數控系統，拖板采用齒輪齒條進給和快速移動。機床配備高效率自動漲縮組合刀具,其加工效率是傳統深孔機床的3～5倍。
主要技術參數
項目名稱 | TGK2250 (1-8m） |
|---|---|
鏜孔直徑范圍 (mm) | 200-500 |
鏜孔最大深度 (mm) | 500-8000 |
機床導軌寬度 (mm) | 755 |
中心高度（從平導軌至主軸中心） (mm) | 650 |
進給速度范圍 (mm/min) | 10-3500 （無級） |
鏜桿箱主電機 | N=75kW CTB交流主軸電機 |
主軸箱轉速范圍 (r/min) | 10-500 兩檔無級 |
工件夾持范圍 （卡盤） (mm) | 250-625 |
進給電機 | N=7.5kW 交流伺服電機 |
數控系統 | SIEMENS 808 |
液壓泵電機 | N=2.2kW n=1440r/Min |
冷卻泵電機 | N=11kW n=1440r/Min 2組，1組采用變頻控制 |
冷卻系統額定壓力 (Mpa) | 0.6 |
冷卻系統流量 (l/min ) | 100-1500 （兩組，一組變頻控制） |
其它非標配規格
（1）可以采用推鏜-拉滾組和刀具，用于精密冷拔管或者粗鏜后熱軋管的加工，加工直徑余量不大于1.5mm，推薦使用韓國進口刀具。
注：采用鏜削-刮削-滾光加工一般不超過3m。
